Configuratore DakStorm
Dal volume d'acqua da invasare e dalla geometria della vasca ricava il computo metrico dei moduli DakStorm, delle griglie e dei giunti, con teli, accessori, pesi e pallet. Libero: il documento di sintesi si scarica dopo l'invio dei dati.
1 · Volume da invasare e geometria della vasca
Il configuratore restituisce l'altra dimensione in pianta a partire dai dati inseriti.
Volume d'acqua richiesto dal progetto
1 livello = 0,72 m; mezzo livello = 0,42 m
Lato lungo, multiplo di 1 m (moduli da 1 m)
Da progetto
2 · Ambito di impiego del sistema
Determina i teli: geotessile sempre, geomembrana solo per l'accumulo.
Nel documento
Schema del sistema
Pianta della griglia di moduli e sezione dei livelli.
Geometria della vasca
Dimensioni inclusi i fianchi.
L1 = 10,07 m · L2 = 3,67 m · h = 1,44 m
Vista 3D
Moduli, griglie, tappi e pozzetti dai modelli Dakota. Trascina per ruotare; per ingrandire usa + e − o attiva lo zoom con la rotellina; dal pannello Layer accendi e spegni famiglie di pezzi e livelli.
Conteggio pezzi per computo metrico
1840 pezzi in 7 codici.
| Prodotto | Q.tà | |
|---|---|---|

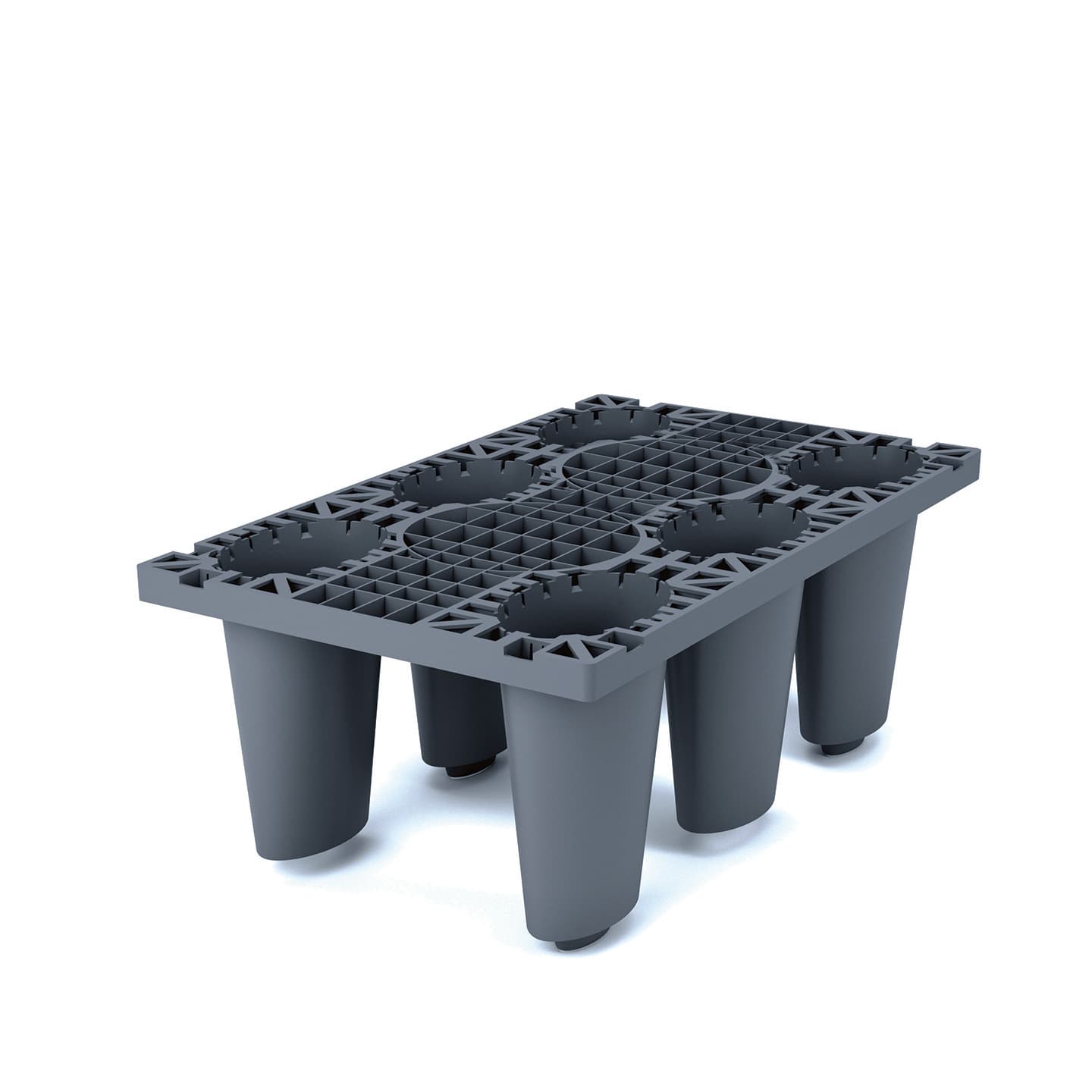

 | MET01-1001 · SEMI MODULO Dim.: 1000x600x390 mm | 234 pz |

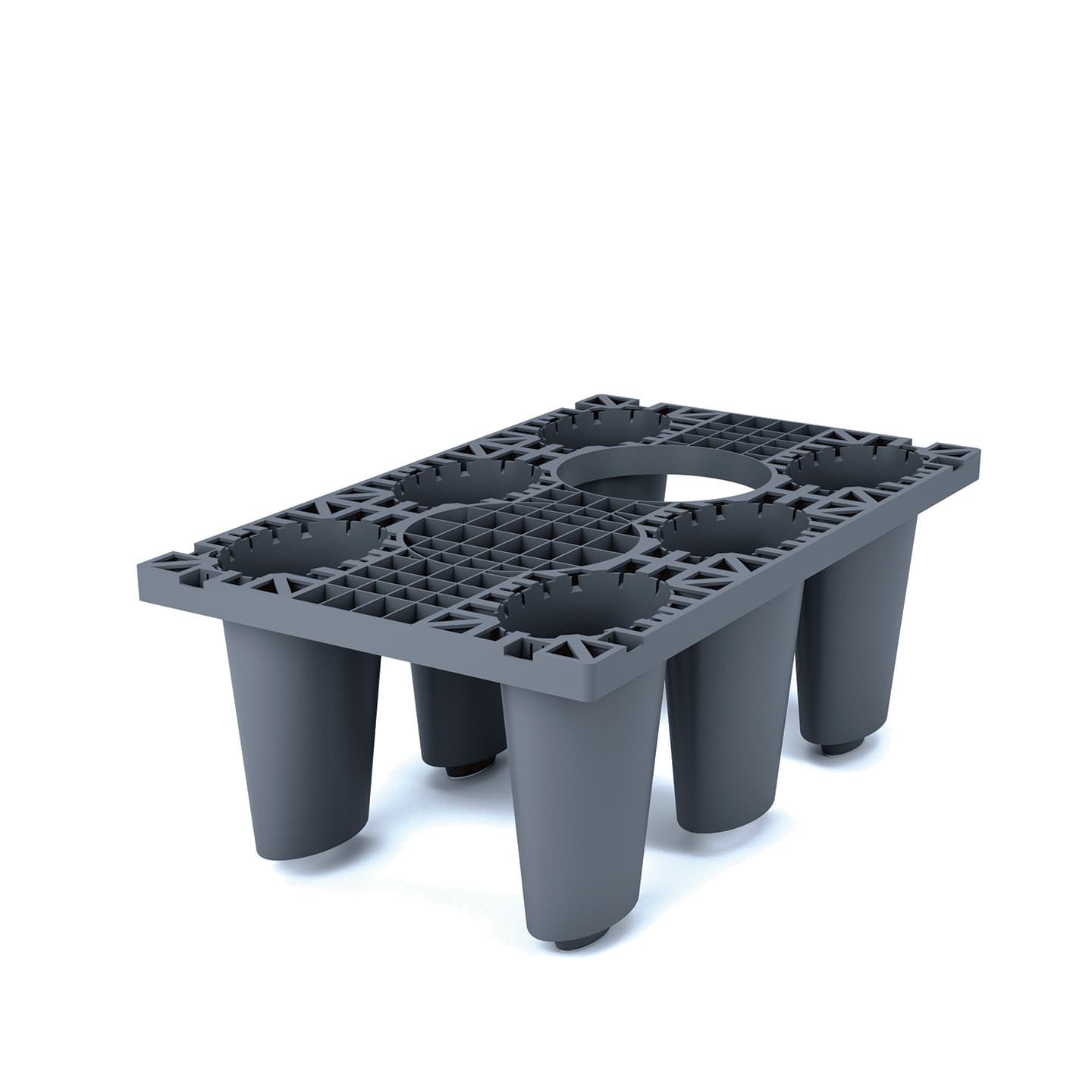

 | MET01-1001F · SEMI MODULO CON FORO DI ISPEZIONE Dim.: 1000x600x390 mm | 6 pz |

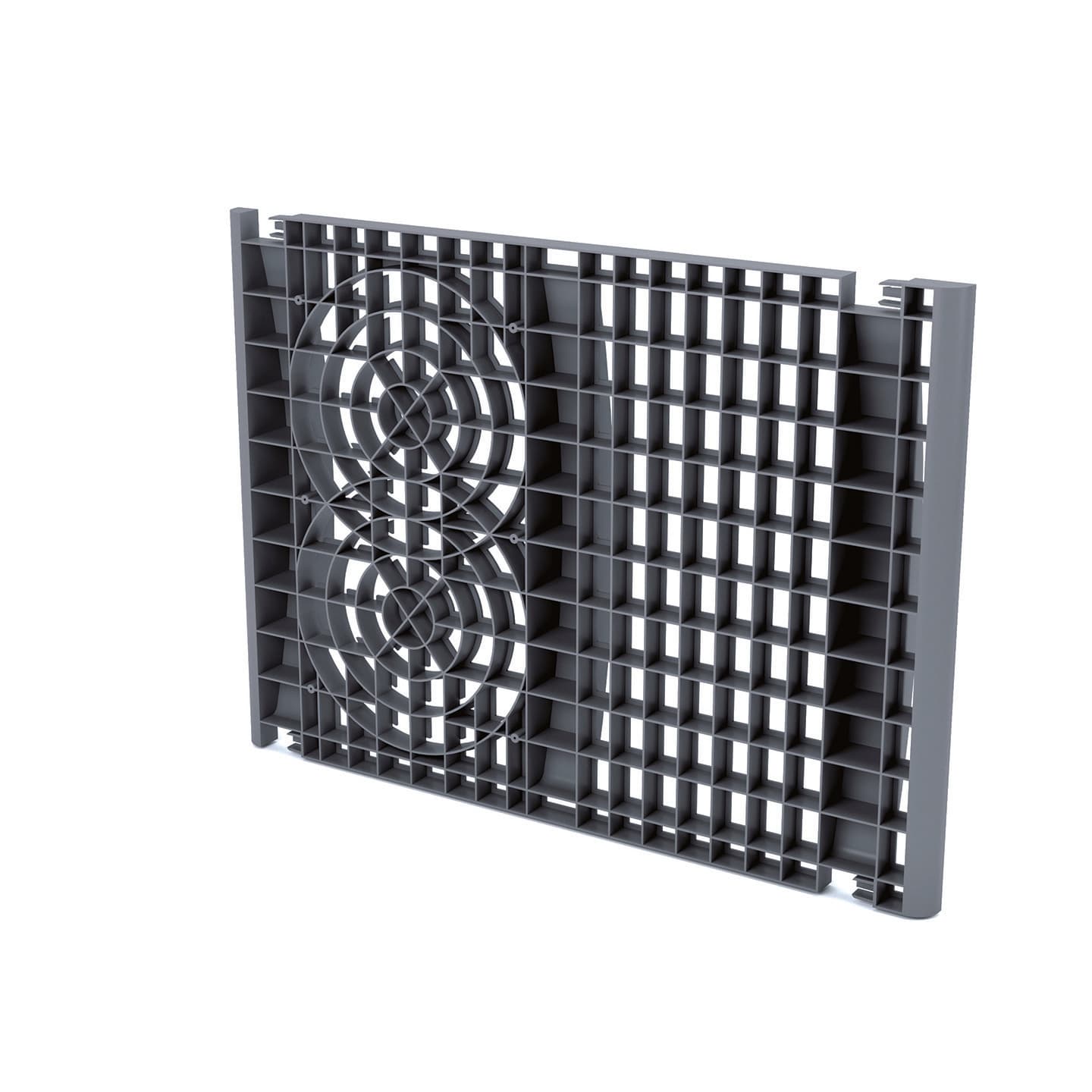

 | MET01-1002H1 · GRIGLIA LATERALE FIANCO LUNGO PER MODULO INTERO Dim.: 1000x720x36 mm | 40 pz |

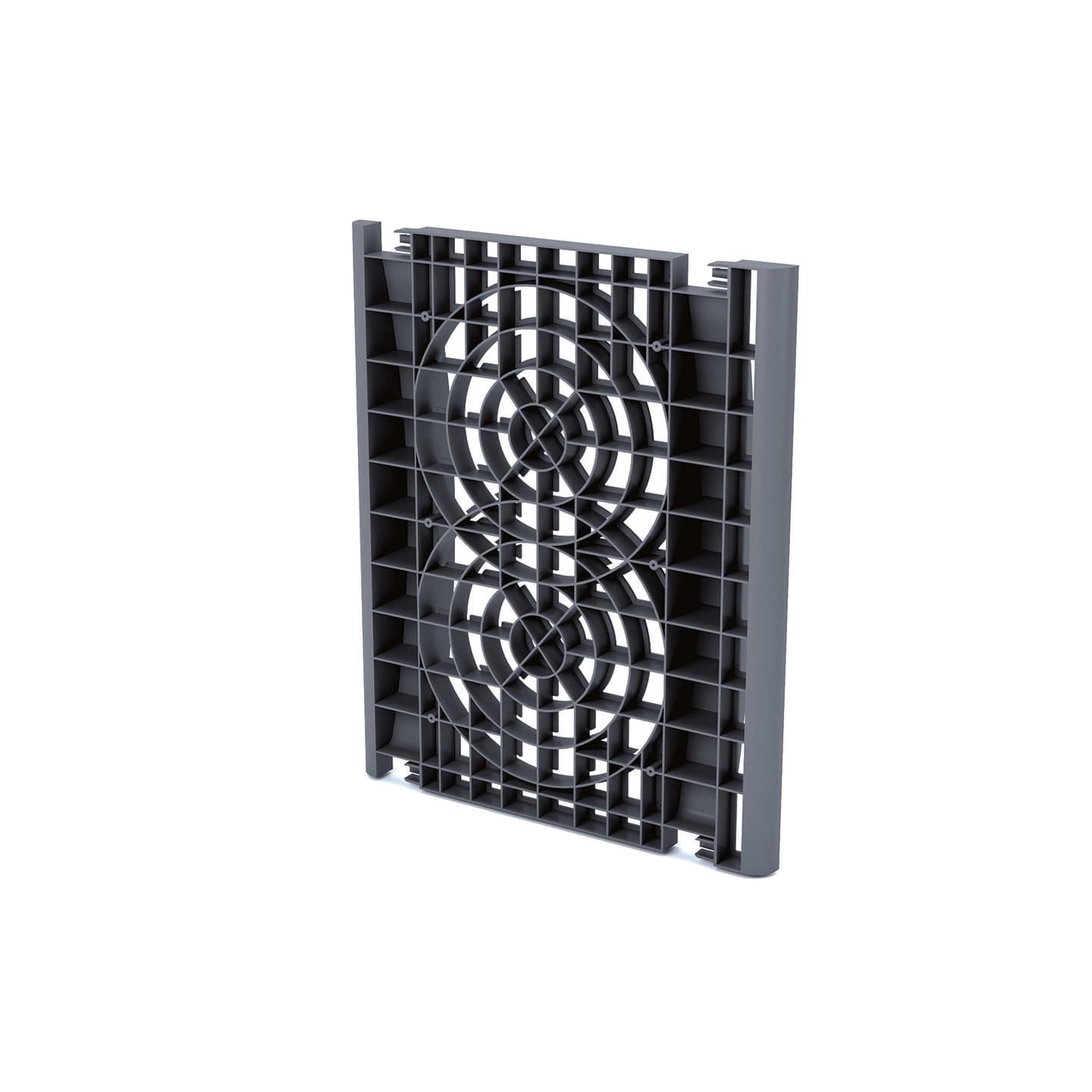

 | MET01-1003H1 · GRIGLIA LATERALE FIANCO CORTO PER MODULO INTERO Dim.: 600x720x36 mm | 24 pz |
 | MET01-3002 · SEMI GIUNTO COLLEGAMENTO MODULI Dim.: 35x70x30 mm | 544 pz |

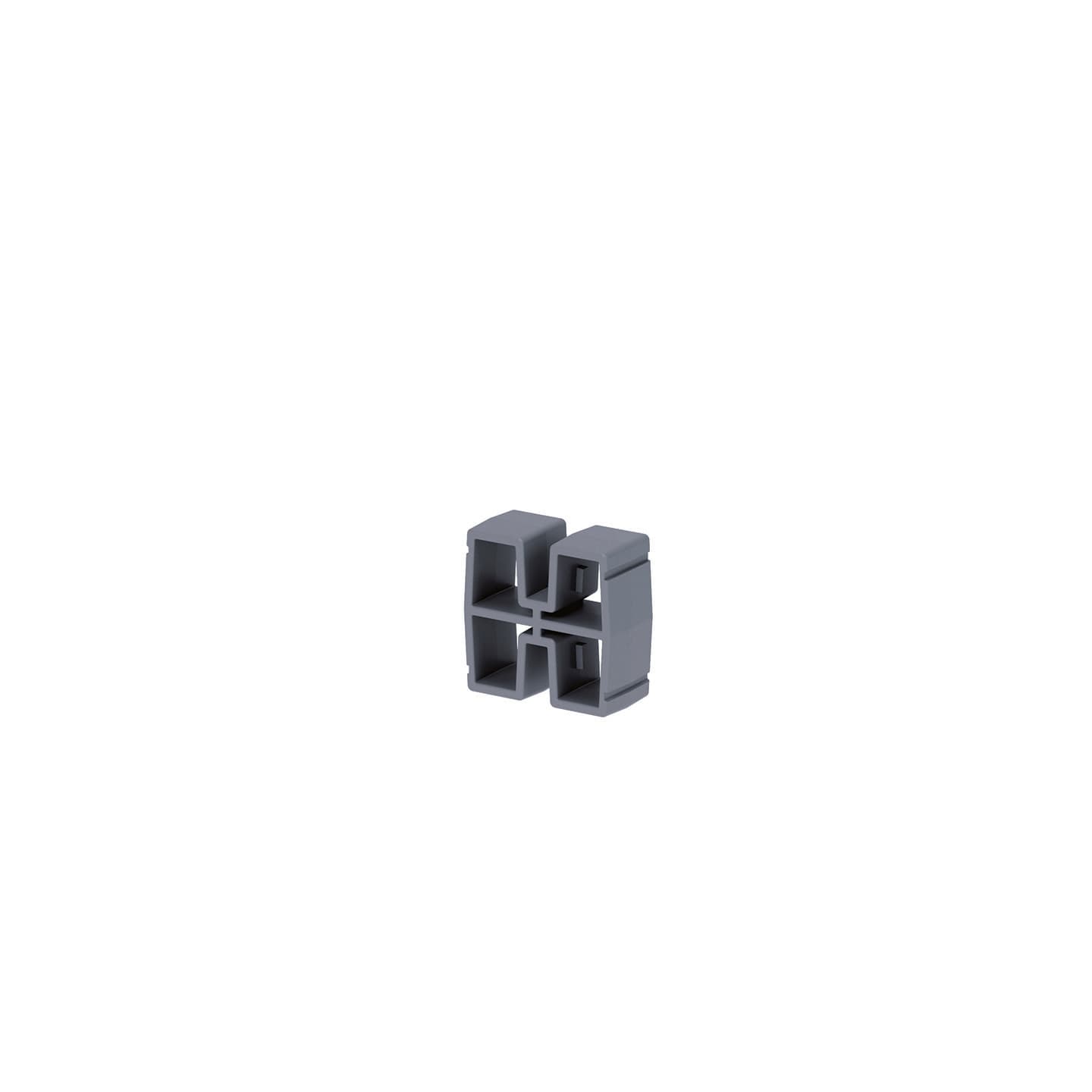

 | MET01-3001 · GIUNTO COLLEGAMENTO MODULI Dim.: 70x70x30 mm | 272 pz |

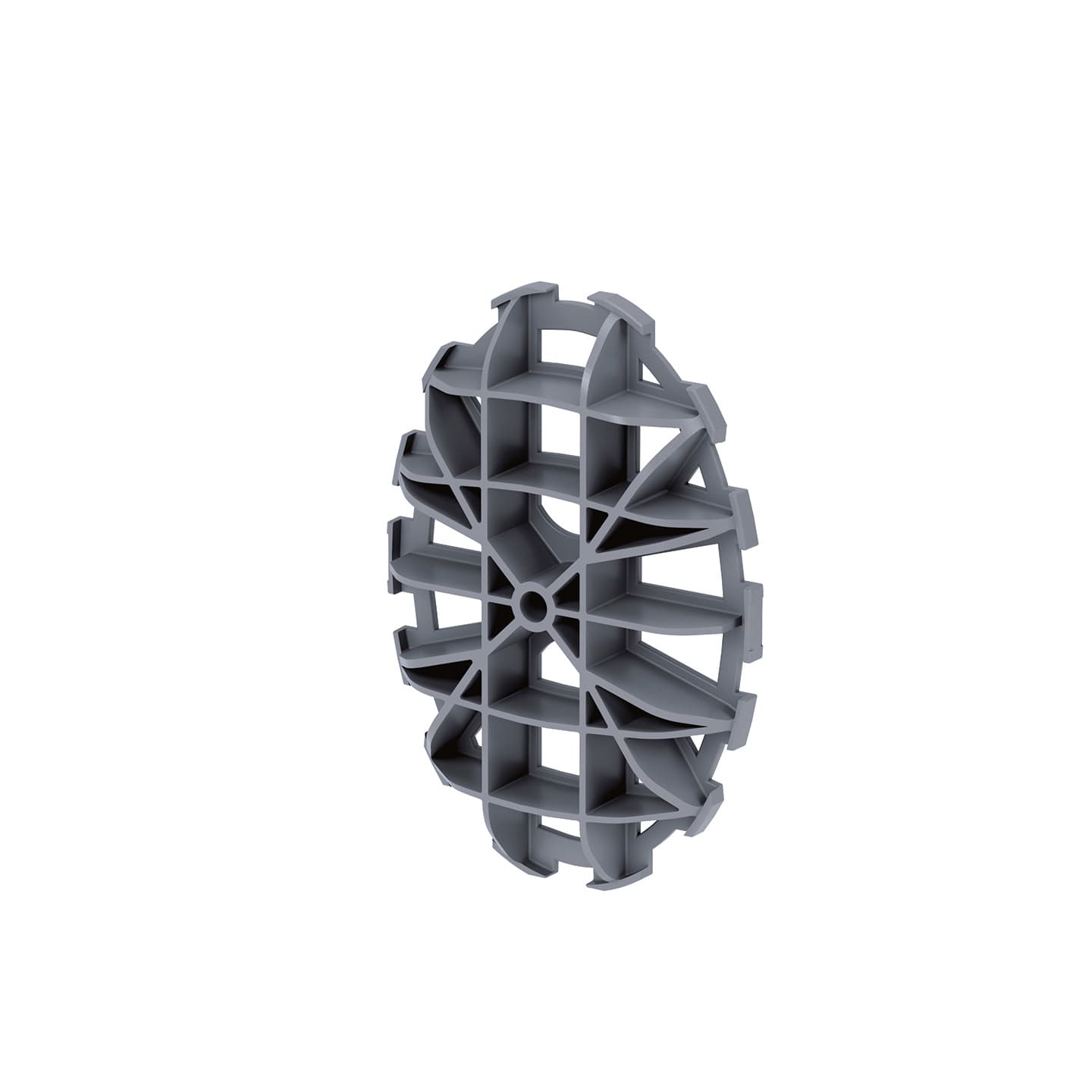

 | MET01-2002 · TAPPO DI CHIUSURA CONI MODULO Dim.: 175x250x35 mm | 720 pz |
Prodotti opzionali
Teli e accessori per la posa.

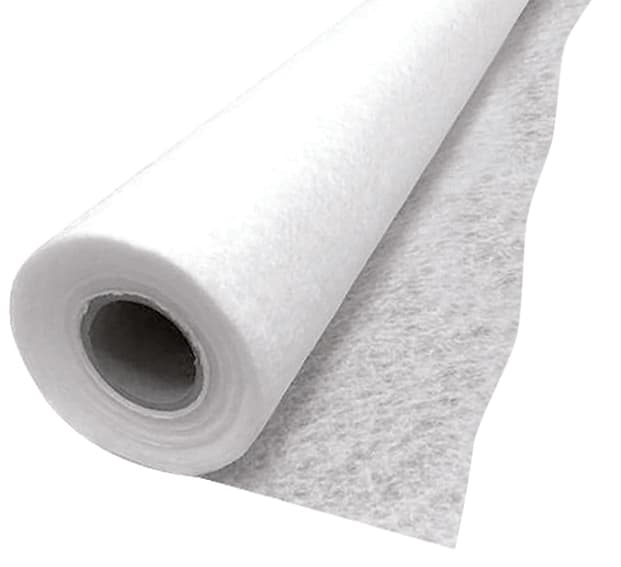

 | MET01-4020/25 · Tessuto Geotessile TESSUTO GEOTESSILE massa areica 255 g/mq. * i valori si riferiscono all'utilizzo di un singolo strato e si consiglia di procedere alla verifica di tale dato con l'Ufficio Tecnico (UT) dell'azienda. Nel contesto applicativo è fondamentale specificare la configurazione del materiale, poiché il TNT viene spesso utilizzato in strutture multistrato, dove ogni strato ha una funzione specifica e la prestazione complessiva è data dalla loro combinazione. | 114 m² |

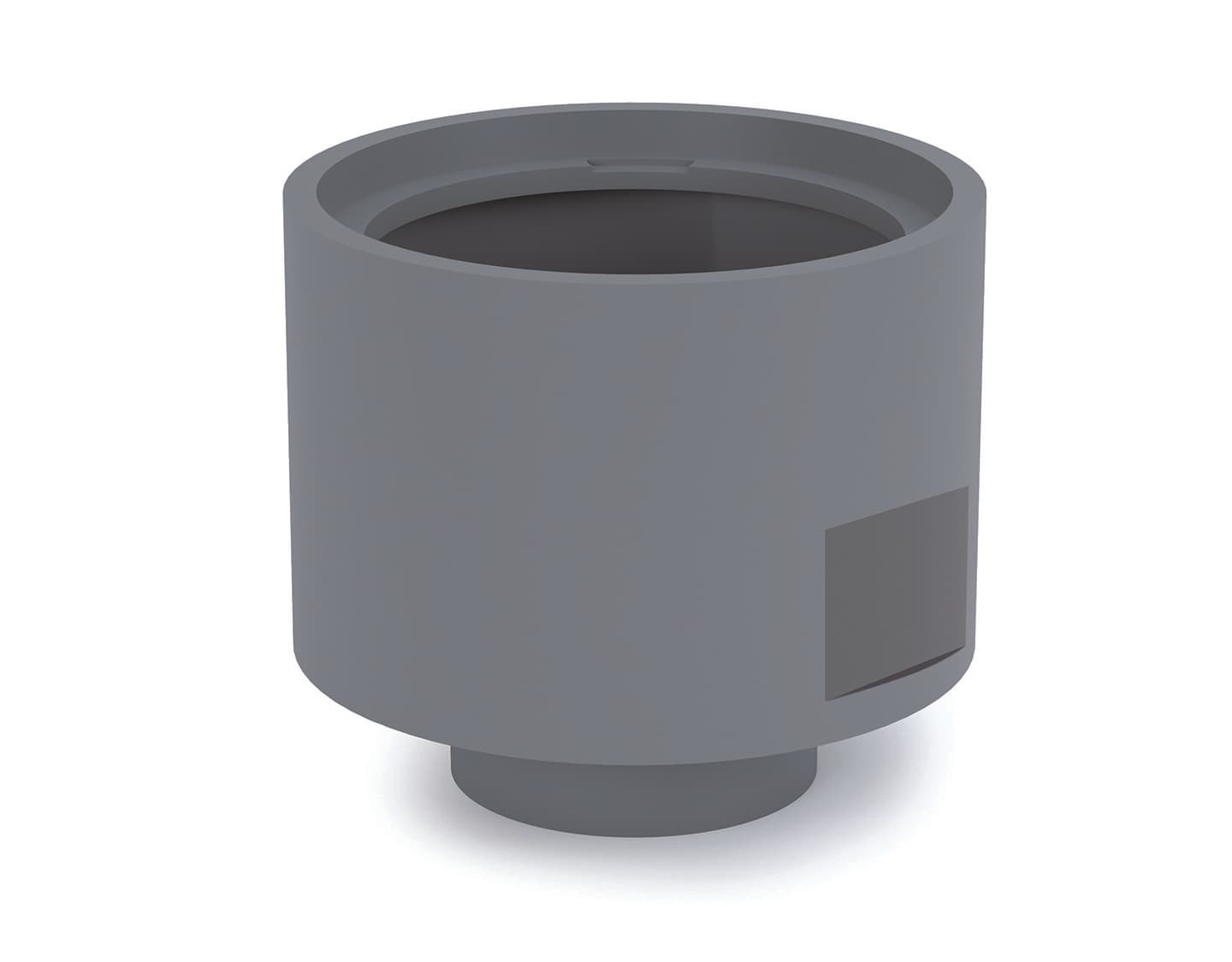

 | MET01-4005 · Bocca di ispezione camini H275/400 BOCCA DI ISPEZIONE CAMINI H275/400 | 2 pz |

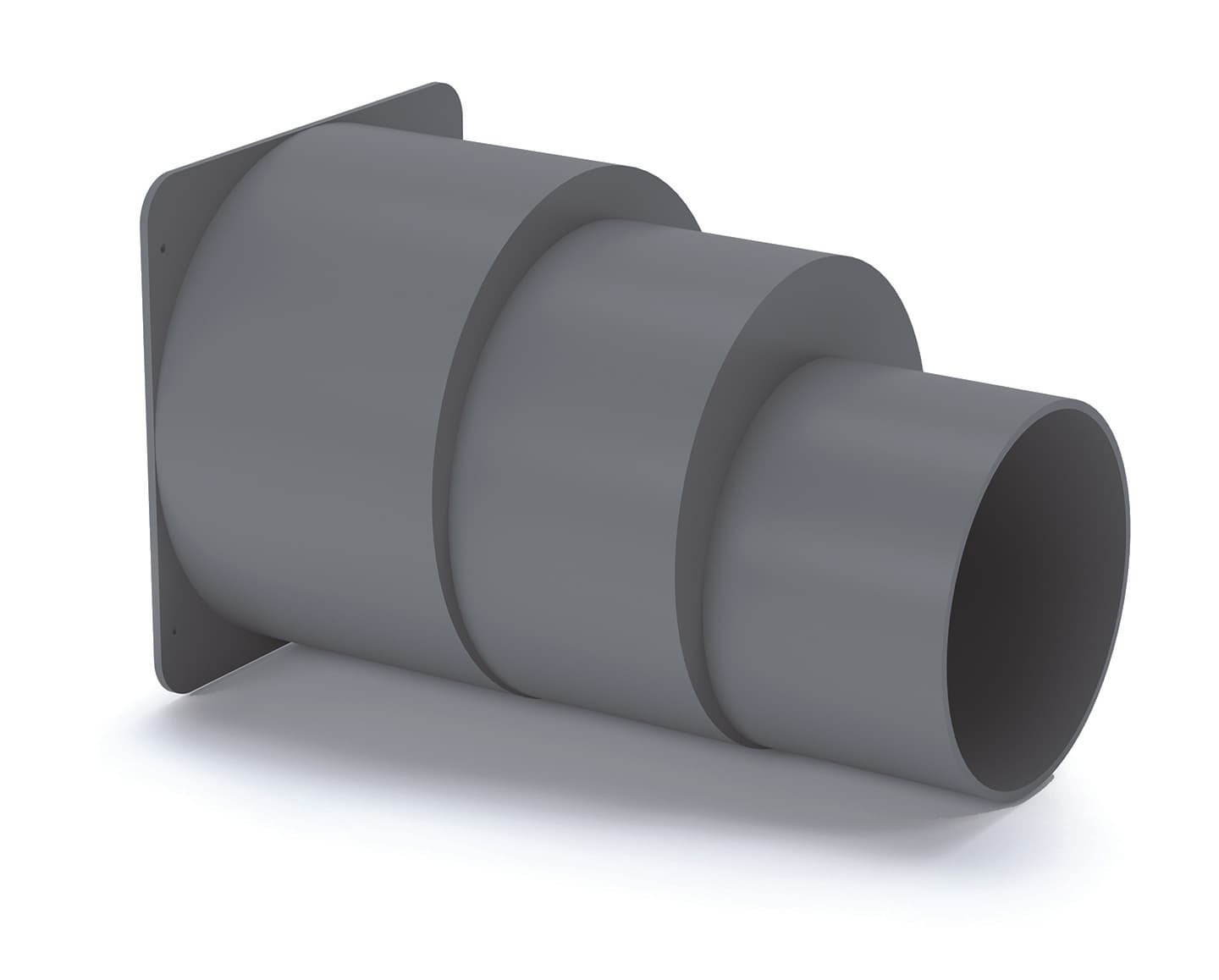

 | MET01-4004 · Piastra con adattatore di diametro 350/315/250 PIASTRA CON ADATTATORE DI DIAMETRO 350/315/250 | da progetto |
Riassunto pesi e ingombri
Pallet interi e frazioni per codice.
Peso totale 2794 kg · pallet equivalenti 5,94
Voce di capitolato
Fornitura di MODULI tipo “DAK-STORM” di Dakota con dimensioni 1000 x 600 x 720 mm del peso di Kg 18,40. Realizzati in Polipropilene ad alta resistenza meccanica (PP-H) completamente riciclabile di colore nero da installare interrati, adatti per lo scarico a perdere, ritegno o accumulo delle acque piovane. Ogni modulo sarà costituito da due semi elementi di dimensione 1000 x 600 x 390 mm, formato da 6 tronchi di cono ellittici con innesto maschio femmina a una distanza minima di 250 mm, connessi mediante incastro a scatto da installarsi a vostra cura in cantiere. Dotato di doppio tunnel a forma di croce ispezionabile lungo i due assi in 4 direzioni per la gestione e manutenzione del sistema, progettato per l’uso di una telecamera semovente per autospurghi idonea per tubazioni fino a DN250 per lavaggio ad alta pressione. Il “modulo” dovrà rispettare le seguenti caratteristiche meccaniche: Capacità di accumulo min. del 96% pari a 415 l (0,415 mc); resistenza allo schiacciamento 380 kN/m² e resistenza al carico laterale (lato 60 cm) pari a 80,2 kN/m² in conformità alla norma EN 17152-1. Carrabili SLW 60 (carico totale 600 kN, carico per ruota 100 kN) con ricopertura massima sopra trincea pari a 2,30 m e min 0,80 m e piano di posa non superiore a 4,0 m. La posa ed il montaggio sono da eseguire secondo le indicazioni del costruttore
Prossimo passo
Dispersione nel terreno, poi verifica allo scarico.
